История науки в картинках: «разрезатель времени»
public domain

Этот странный диск диаметром менее 20 сантиметров носит гордое название «дифференциальный реотом», сиречь «разрезатель времени». О нем и расскажет новый выпуск рубрики «История науки в картинках».

Возраст реотома весьма почтенен: в 2018 году ему исполнилось аккурат полтора века. Его придумал пионер экспериментальной нейрофизиологии немец Юлиус Бернштейн (1839–1917). Именно при помощи этого диска в 1868 году Бернштейн впервые в истории сумел более-менее достоверно измерить скорость распространения нервного импульса по нервному волокну лягушачьей лапки. Через полвека, в 1902 году, именно Бернштейн впервые сформулирует мембранную гипотезу потенциала действия и потенциала покоя нервной клетки и введет сами эти понятия.

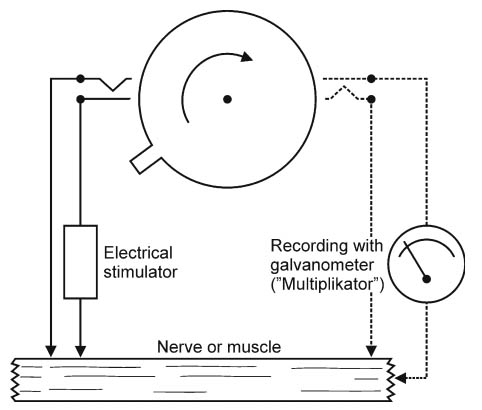

А вот как работал его реотом:


Эксцентрик на вращающемся диске на короткое время замыкает цепь для электрического стимулирования нерва, а затем вторую цепь, в которой гальванометр записывает электрическую активность нерва или мышцы («отрицательное изменение» — «перевернутая» форма потенциала действия). Время задержки между стимулом и интервалом записи устанавливается путем регулирования угла между двумя переключателями. Скорость вращающегося колеса и ширина эксцентрика установлены так, что гальванометр подключается к записывающему электроду всего лишь через долю миллисекунды.

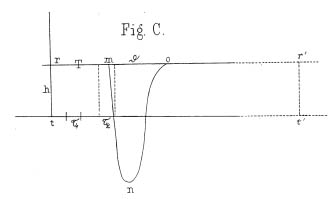

«Перевернутый» потенциал действия, записанный Бернштейном


Поэтому сей диск вписал свою схему золотыми линиями в историю нейронаук.
